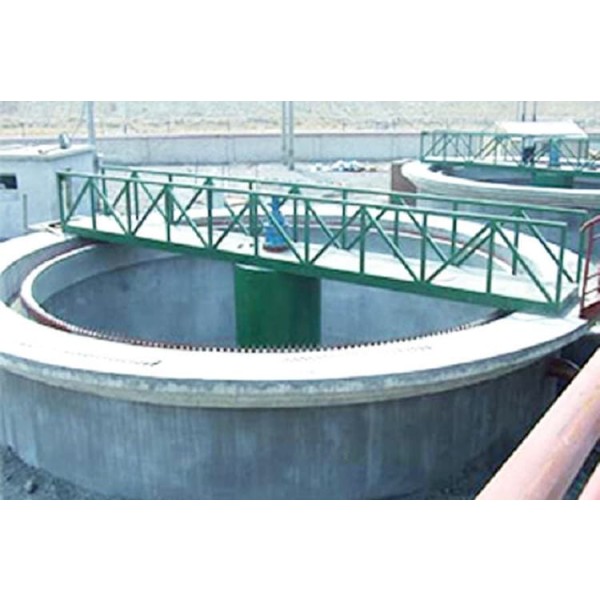

Vue d'ensemble de l'épaississeur à entraînement central de type NZ(S)
L'épaississeur à entraînement central de type NZ(S) (ou TNZ) est un équipement d'épaississement et de clarification à haut rendement et à fonctionnement continu. Il adopte un entraînement central et une technologie de levage automatique du râteau, sépare et concentre les particules solides en suspension par le principe de la décantation par gravité et obtient en même temps une eau de débordement clarifiée.
Cet équipement est largement utilisé dans les opérations de séparation solide-liquide dans le traitement des minerais, le charbon, la chimie, la protection de l'environnement et d'autres industries en raison de sa grande capacité, de son fonctionnement stable, de sa facilité d'entretien et de son haut degré d'automatisation. Il constitue une solution idéale pour la déshydratation des matériaux, la récupération des ressources et l'épuration des eaux usées dans la production industrielle moderne.
Principe de fonctionnement de l'épaississeur à entraînement central de type NZ(S)
La boue ou les eaux usées pénètrent uniformément dans l'épaississeur depuis le cylindre d'alimentation situé dans la partie supérieure du corps de la piscine. Sous l 'action de la gravité, les particules solides commencent à se déposer librement, et les particules les plus grossières et les plus lourdes se déposent rapidement sur le cône au fond de la piscine.
Le cadre du râteau installé au centre de l'épaississeur tourne lentement sous l'action du dispositif de transmission. La boue (sable) déposée au fond de la piscine est progressivement raclée par les dents du râteau rotatif jusqu'à l'orifice de décharge situé au centre du fond de la piscine, et finalement évacuée par la pompe à débit de fond, devenant ainsi le produit concentré. Le liquide clarifié après séparation s'écoule du corps du réservoir le long du déversoir d' une semaine.
En cas de surcharge ou de sédimentation excessive du sable, le dispositif de levage automatique du râteau est activé pour soulever le cadre du râteau afin d'éviter les accidents dus à la pression du râteau et d'assurer le fonctionnement sûr et continu de l'équipement.
Principaux avantages et caractéristiques de l'épaississeur à entraînement central de type NZ(S)
| Avantages structurels |
Avantages en termes de performances et de contrôle |
| ✅ S tructure à entraînement central: transmission directe de la puissance, couple élevé, faible consommation d'énergie, fonctionnement régulier et fiable. |
✅ Épaississement à haut rendement: les dents du râteau spécialement conçues peuvent collecter efficacement les boues, empêcher la formation de boues et améliorer la concentration de la sous-coulée. |
| ✅ S ystème intelligent de levage du râteau: ≤Φ12m modèle est équipé de levage manuel du râteau; >Φ12m modèle est équipé de levage électrique du râteau et intégré avec la protection automatique de surcharge et la fonction d'alarme, sûr et sans souci. |
✅ Grande capacité de traitement: la conception structurelle optimisée assure une grande zone de décantation et une grande capacité de traitement. |
| ✅ Système de transmission robuste: adopte un réducteur à engrenages planétaires avec une forte capacité de charge, une longue durée de vie et sans entretien. |
✅ Fonctionnement stable: l'équipement a un faible taux de défaillance et peut fonctionner 24 heures sur 24 sans surveillance. |
| ✅ Configuration flexible: structure de support à pont complet ou à colonne centrale, corps de piscine en acier ou en béton en option, pour répondre à une variété de conditions de travail et d'exigences de site. |
✅ Facilité d'utilisation et de maintenance: haut degré d'automatisation, faible charge de travail pour la maintenance quotidienne. |
Tableau des principaux paramètres techniques de l'épaississeur à entraînement central de type NZ (S)
| Spécification Modèle |
Diamètre du corps du bassin (m) |
Surface de sédimentation (m²) |
Vitesse du râteau (r/min) |
Capacité de production (t/d) |
Puissance du moteur d'entraînement (kw) |
Poids de l'équipement (kg) |
| NZ-1.8 |
1.8 |
2.55 |
0.5 |
1.3～5.6 |
1.1 |
1490 |
| NZ-3.6 |
3.6 |
10.2 |
0.4 |
5 à 24 |
1.1 |
2875 |
| NZ-6 |
6 |
28 |
0.3 |
14 à 62 |
3 |
8575 |
| NZ-9 |
9 |
63.5 |
0.26 |
32 à 150 |
3 |
5370 |
| NZ-12 |
12 |
113 |
0.19 |
≤250 |
3 |
8880 |
| NZ-15 |
15 |
176 |
0.113 |
≤390 |
5.5 |
10557 |
| NZ-18 |
18 |
254 |
0.1 |
≤552 |
5.5 |
12338 |
| NZ-24 |
24 |
452 |
0.1 |
200~1440 |
7.5 |
24500 |
Note: La capacité de production varie en fonction de la nature des matériaux (taille des particules, concentration, etc.), le tableau est une plage de référence. Les spécifications nz-6 et supérieures sont généralement équipées d'un système de contrôle automatique plus complet.
Domaines d'application
-
Industrie du traitement des minéraux:
-
Concentration du concentré: déshydratation des concentrés de cuivre, de fer, d'or, de plomb et de zinc, augmentation de la concentration et passage au processus de filtration.
-
Traitement des résidus: concentration des boues de résidus, réutilisation efficace de l'eau, réduction de la pression de stockage des résidus.
-
Industrie du charbon:
-
Ingénierie de la protection de l'environnement:
Guide de sélection
-
Petites usines/projets: les tailles NZ-6 à NZ-12 sont recommandées.
-
Installations/projets de taille moyenne: les tailles NZ-18 à NZ-24 (type râteau motorisé) sont recommandées.
-
Grandes usines/projets: les tailles NZ-30 et plus sont recommandées.
-
Traitement du charbon et des eaux usées: les cuves NZ-12 ou supérieures sont recommandées et peuvent être équipées d'un système de dosage automatique et d'une garniture à tubes inclinés/plaques inclinées pour améliorer encore l'efficacité. Les réservoirs en béton sont souvent utilisés pour le traitement des eaux usées.
Service d'assistance
-
Consultation technique: conception gratuite du plan de traitement et sélection des équipements.
-
Conseils d'installation: des ingénieurs professionnels fournissent des conseils sur place pour l'installation et la mise en service.
-
Fourniture de pièces détachées: assurer la fourniture rapide de pièces détachées d'origine.
-
Modification et mise à niveau: fournir des services de modernisation et de mise à niveau pour les anciens épaississeurs.
Résumé
L'épaississeur à entraînement central de type NZ(S) est le principal équipement de base dans le domaine de la séparation solide-liquide. Sa technologie mature, son excellente fiabilité, sa configuration flexible et son haut degré d'automatisation en font un équipement clé pour une déshydratation efficace, la récupération des ressources et la production propre dans un large éventail d'industries, du traitement des minerais à la protection de l'environnement. Choisir un épaississeur NZ(S), c'est choisir une garantie de fonctionnement stable, efficace et durable.
