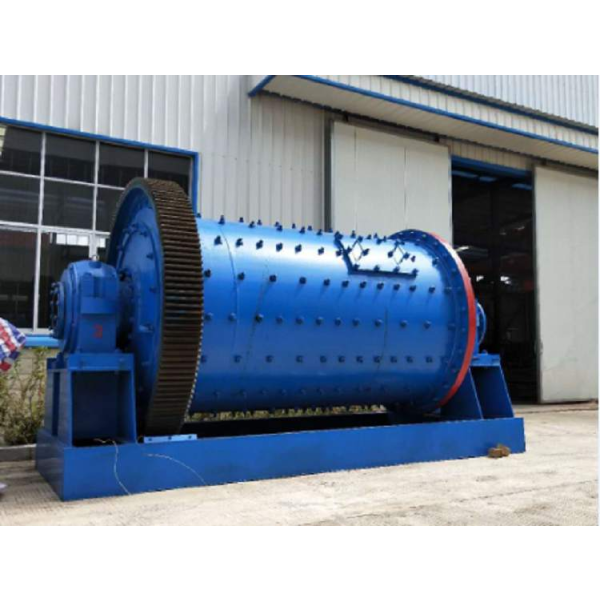

broyeur à boulets

Aperçu du broyeur à boulets

Le broyeur à billes est l'équipement clé pour le concassage et le broyage des matériaux après le concassage préliminaire par l'équipement de concassage. Il entraîne les éléments broyants internes (tels que les billes d'acier) pour qu'ils percutent et broient les matériaux à travers le cylindre rotatif, de manière à les réduire en poudre très fine.

Il peut être utilisé pour broyer différents types de minerais, de clinker, de produits silicatés, de nouveaux matériaux de construction, de matériaux réfractaires, d'engrais et d'autres matériaux broyables. Son mode de fonctionnement peut être divisé en deux catégories : le broyagepar voiesèche et le broyage par voie humide.

Principe de fonctionnement du broyeur à boulets

Le broyeur à billes est un dispositif rotatif cylindrique horizontal. Les matériaux sont introduits uniformément dans le premier bac du broyeur à partir du dispositif d'alimentation, par l'intermédiaire de l'arbre creux.

Le cylindre est équipé de billes d'acier de différentes spécifications qui servent d'éléments de broyage. Lorsque le cylindre tourne sous l'action du dispositif de transmission, une force centrifuge est générée, qui soulève les billes d'acier à une certaine hauteur, puis les projette vers le bas ou les fait tomber en cascade sous l'effet de sa propre gravité. La chute de la bille d'acier produit un puissant effet de broyage et de décapage du matériau dans le cylindre.

Après un broyage grossier dans le premier bac, la matière entre dans le deuxième bac par une seule couche de cloison. Ce bac est généralement équipé de billes d'acier plus petites, ce qui permet de poursuivre le broyage fin de la matière. Enfin, la poudre qui répond aux exigences de finesse est évacuée par la grille d'évacuation (type treillis) ou par l'extrémité d'évacuation (type trop-plein), ce qui termine l'opération de broyage.

Structure principale et caractéristiques du broyeur à boulets

1) Principaux composants

• Section d'alimentation: responsable de l'alimentation régulière des matériaux dans le broyeur.

• Section d'évacuation: comprend la grille d'évacuation (type treillis) ou l'arbre creux (type à débordement), utilisés pour l'évacuation des produits après le broyage.

• Section rotative: la partie centrale, comprenant le cylindre, l'arbre creux, la plaque de revêtement, etc. Des revêtements résistants à l'usure (tels que des revêtements étagés, des revêtements ondulés, des revêtements plats) sont placés dans le corps du cylindre pour protéger le cylindre et améliorer l'efficacité du broyage.

• Section de transmission: elle se compose généralement d'un moteur, d'un réducteur, d'un pignon, d'un grand engrenage, etc. qui entraîne la rotation du cylindre. Cette machine adopte la méthode de transmission par engrenage à bord extérieur.

2. caractéristiques principales

• Forte adaptabilité: production à sec ou humide, fonctionnement continu, grande capacité de traitement.

• Grand rapport de broyage: jusqu'à 300 ou plus, et la finesse du produit est facile à ajuster.

• Structure robuste, fonctionnement fiable: l'arbre creux est en acier moulé, le grand engrenage est en fonte à taillage, les pièces clés résistent bien à l'usure, l'ensemble de la machine fonctionne en douceur et est fiable.

• Bonne étanchéité: la machine peut fonctionner sous pression négative pour empêcher la poussière de s'échapper.

• Classification diversifiée: selon la méthode d'évacuation, il est principalement divisé en broyeur à billes de type à treillis (évacuation forcée, plus grande capacité) et en broyeur à billes de type à débordement (débordement naturel, produits plus fins).

Résumé et application

Le broyeur à billes est l'un des équipements de broyage les plus importants de l'industrie moderne. Sa technologie mature, sa large applicabilité et son fonctionnement stable lui permettent de jouer un rôle irremplaçable dans le domaine du traitement des minéraux (broyage fin du minerai pour dissocier les minéraux utiles) et des matériaux de construction (production de ciment, de céramiques, etc.).

Le broyeur à billes en treillis (tel que le modèle que vous avez décrit) est davantage axé sur le broyage grossier et fin avec une capacité et une efficacité élevées, tandis que le broyeur à billes à débordement est plus adapté aux opérations de rebroyage qui requièrent des produits plus fins. Les utilisateurs peuvent choisir le type le plus approprié en fonction des exigences spécifiques du processus et de la taille du produit.
