Vue d'ensemble du classificateur en spirale
Le classificateur en spirale est un équipement de classification mécanique traditionnel, largement utilisé dans les usines de traitement des minéraux et les broyeurs pour former un système de broyage en circuit fermé. Son rôle principal repose sur la différence de vitesse de sédimentation des particules minérales dans le liquide, les produits de broyage étant séparés en trop-plein (produits fins qualifiés) et en sable de retour (produits grossiers non qualifiés).
Sa fonction principale consiste à soulever mécaniquement le sable grossier décanté et à le renvoyer dans le broyeur pour qu'il soit à nouveau broyé à l 'aide de lames en spirale, tout en permettant au sable fin d'être déchargé sous forme de trop-plein dans l'opération de tri suivante. En plus d'être principalement utilisé pour le pré-classement et le contrôle du classement, il peut également être utilisé pour le lavage, la désimprégnation et la déshydratation des minerais contenant de l'argile.
En raison de sa structure simple, de son fonctionnement pratique et de sa fiabilité, la cuve de classification présente un angle d'inclinaison important pour faciliter la connexion avec le flux propre du broyeur, ce qui en fait le type de classificateur mécanique le plus couramment utilisé.
Structure et principe de fonctionnement du classificateur en spirale
1) Composition de la structure
-
Goulotte rectangulaire inclinée: l'angle d'inclinaison du fond de la goulotte est généralement de 12°~18,5°, et le fond est semi-circulaire.
-
Arbre en spirale: 1 ou 2 arbres longitudinaux sont installés dans l'auge, et les arbres sont continuellement équipés de lames en spirale. Les lames de la double spirale sont conçues pour tourner vers l'extérieur.
-
Mécanisme de transmission: situé à l'extrémité supérieure de l'équipement, il entraîne la rotation de l'arbre en spirale.
-
Dispositif de levage: situé sur le cadre à l'extrémité inférieure de l'auge, il peut soulever l'arbre en spirale lors de l'arrêt pour empêcher le minerai d'enterrer les lames en spirale, et il peut également ajuster l'écart entre les lames et le fond de l'auge.
2) Principe de fonctionnement :
La boue est alimentée par le côté du corps de l'auge. Dans la partie inférieure de l'auge, une zone de décantation et de classement est formée :
-
Grosses particules: vitesse de décantation rapide, tombent au fond de l'auge, sont poussées vers le haut de la goulotte inclinée par la lame hélicoïdale rotative, puis évacuées après déshydratation pendant le transport, et renvoyées au broyeur en tant que sable de rebroyage pour être rebroyées.
-
Particules fines: vitesse de sédimentation lente, trop tard pour se déposer, transportées par le flux de surface de la boue, évacuées par le déversoir à l'extrémité de l'auge, devenant des produits de débordement, envoyés vers le processus d'enrichissement suivant.
Principale classification et caractéristiques du classificateur en spirale
En fonction de la hauteur du déversoir (c'est-à-dire la hauteur du niveau du liquide de classification), le classificateur en spirale peut être divisé en trois types :
| Type |
Caractéristiques |
Scène applicable |
Taille de la classification |
| Classificateur en spirale à haut déversoir |
Le déversoir est plus haut que le centre de l'arbre en spirale à l'extrémité inférieure, mais plus bas que le bord supérieur des lames en spirale. La longueur de la surface du liquide classifié n'est pas importante et la surface du liquide est légèrement agitée par les lames en spirale. |
Adapté à la classification des grains grossiers, c'est le type le plus couramment utilisé. |
Au-dessus de 0,15 mm |
| Classificateur en spirale à immersion (submergé) |
La lame inférieure de la spirale est complètement immergée sous la surface du liquide. La zone de classement est large et lisse, et l'agitation est faible. |
Adapté à la classification des grains fins, productivité élevée du débordement. |
Inférieur à 0,15 mm |
| Classificateur en spirale à faible déversement |
Le niveau de liquide est inférieur au palier inférieur de la spirale. La surface du liquide est très petite, l'effet d'agitation est important. |
Il n'est pas utilisé pour la classification, mais principalement pour le lavage du sable et du gravier contenant de la boue. |

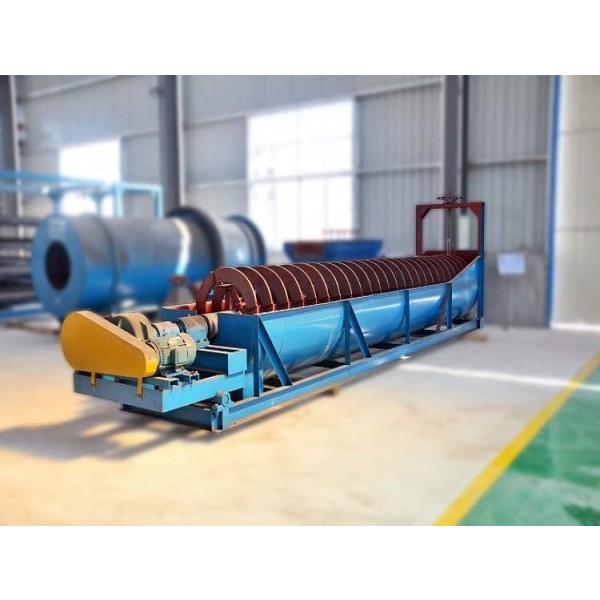

-Classificateur en spirale |
Résumé et application
Le classificateur en spirale est un équipement de classification classique et fiable, dont l'avantage principal réside dans sa capacité à transporter mécaniquement et à renvoyer les sédiments à gros grains dans un cycle efficace en circuit fermé avec la machine à broyer. Bien qu'il ait tendance à être remplacé par l'hydrocyclone dans certains domaines d'application au cours des dernières années, ses caractéristiques de fonctionnement stable, de fonctionnement simple et d'absence de pression supplémentaire font qu'il joue toujours un rôle irremplaçable dans de nombreuses usines de traitement des minerais, en particulier pour le traitement des matériaux plus grossiers ou lorsqu'il est nécessaire de procéder à la désimprégnation et à la déshydratation en même temps.
