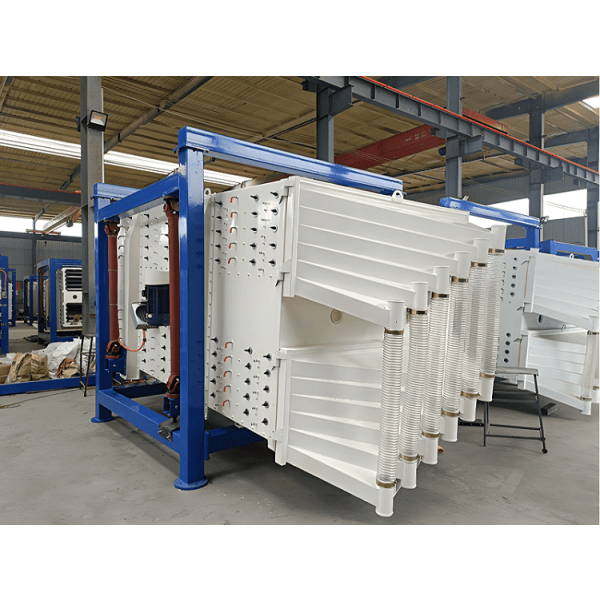

Aperçu du crible à bascule carré
Le crible à bascule carré (également appelé crible vibrant à mouvement alternatif, crible vibrant de précision ) est un type d'équipement de criblage de haute précision et de haute efficacité qui combine les mouvements composés de vibration et de bascule. Il permet de classer avec précision les granulés, les poudres et les boues en simulant l'action de criblage manuelle traditionnelle, c'est-à-dire un léger mouvement de va-et-vient et de basculement.
Il est largement utilisé dans l'industrie chimique, la métallurgie, les métaux non ferreux, l'alimentation, les abrasifs et d'autres industries qui exigent une efficacité et une précision de criblage élevées.
Caractéristiques techniques du tamis à mailles carrées
-
Haute précision et haut rendement: le mouvement unique d'oscillation fait que le matériau sur la surface du tamis est entièrement dispersé et proche des trous du tamis, ce qui améliore considérablement l'efficacité et la précision du tamisage.
-
Fonctionnement souple et longue durée de vie: conception raisonnable, structure robuste, mouvement souple, faible impact sur les fondations et les matériaux de l'équipement, fonctionnement souple et fiable et longue durée de vie.
-
Économie d'énergie et protection de l'environnement: faible consommation d'énergie, faible bruit, moins de fuites de poussières, conformément aux exigences d'une production respectueuse de l'environnement.
-
Cadre de maille et dispositif de nettoyage de maille uniques: la conception spéciale du cadre de maille et le système de nettoyage de maille tel que la balle rebondissante peuvent empêcher efficacement le colmatage du crible, prolonger la durée de vie du crible et maintenir une productivité élevée et une grande précision.
-
Conception modulaire, grande flexibilité: une seule couche, plusieurs couches (jusqu'à 5 couches) peuvent être choisies à volonté, et l'orifice de décharge peut être tourné et ajusté à 360°, ce qui est pratique pour l'agencement et la connexion avec la ligne d'assemblage.
-
Facilité d'entretien, faible coût: l'adoption d'une production standardisée et professionnelle d'accessoires de tamis vibrant, facile à remplacer, permet un fonctionnement sûr et fiable, et réduit les coûts d'entretien.
-
Large application: il peut tamiser efficacement des matériaux sous diverses formes, telles que les granulés, les poudres, les boues, etc.
Principe de fonctionnement du tamis à mailles carrées
Le principe de fonctionnement du tamis à mailles carrées est essentiellement entraîné par la structure de roue excentrique du moteur, générant une force d'inertie réciproque autour de l'axe fixe.
Après le démarrage de l'équipement, cette force d'inertie fait que le caisson de tamisage (corps de secouage) produit un mouvement de va-et-vient en forme de berceau. La surface du tamis et le caisson de tamisage dans son ensemble se balancent périodiquement, entraînant le matériau sur la surface du tamis à produire un mouvement directionnel de saut.
Au cours de ce processus :
-
Les particules plus petites que les trous du tamis ont plus de chances de passer à travers les trous du tamis et de devenir la matière du tamis.
-
Les particules plus grosses que les trous du tamis sont soumises à un mouvement continu de culbutage et de saut, le long de la surface du tamis, et sont finalement évacuées par l'orifice de décharge, devenant ainsi le matériau du tamis.
La surface du tamis est généralement disposée horizontalement ou légèrement inclinée (0°-5° ), et l'angle d'inclinaison peut être ajusté pour s'adapter aux différentes caractéristiques des matériaux.
Tableau des principaux paramètres techniques du tamis à secousses carré
| Modèle |
Surface de criblage effective (m²) |
Puissance (kw) |
Angle d'inclinaison de la surface du tamis (°) |
Nombre de couches |
Fréquence de rotation (r/min) |
Course du caisson de criblage (mm) |
| WELL-1030 |
3 |
3 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-1036 |
3.6 |
3 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-1230 |
3.6 |
4 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL -1236 |
4.32 |
4 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-1530 |
4.5 |
5.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-1536 |
5.4 |
5.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-1830 |
5.4 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL -1836 |
6.48 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-2030 |
6 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-2036 |
7.2 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
Remarque: le modèle WELL-2036 est celui qui présente la plus grande surface de criblage effective de la liste. L'angle d'inclinaison de la surface de criblage, la fréquence de rotation et la course du caisson de criblage sont tous des paramètres ajustables, qui peuvent être réglés de manière optimale en fonction des caractéristiques du matériau afin d'obtenir le meilleur effet de criblage.
