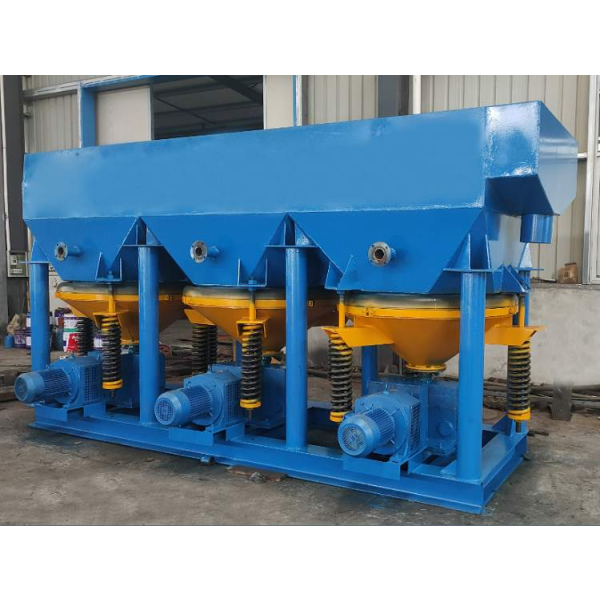

gabarit en dents de scie

Présentation du produit

Le jigger à ondes en dents de scie est l'un des principaux équipements dans le domaine de la séparation par gravité moderne. Il dépasse les limites techniques du jigger traditionnel et atteint une grande efficacité de tri et un taux de récupération élevé grâce à la courbe de pulsation en dents de scie innovante. Avec une grande capacité de traitement et une large gamme de tailles de tri, cet équipement est particulièrement adapté au tri des minéraux non ferreux, ferreux et non métalliques, notamment au tri du minerai de manganèse, de la barytine, du minerai de fer et d'autres minéraux avec d'excellentes performances, ce qui en fait un produit de mise à niveau idéal du jigger traditionnel.

Principe de fonctionnement et innovation technique

• Défauts de la jauge traditionnelle : l'équipement traditionnel adopte un entraînement excentrique circulaire, qui génère une courbe de pulsation sinusoïdale, et sa vitesse de montée et de descente de l'eau ainsi que son temps d'action sont fondamentalement les mêmes, ce qui n'est pas propice à l'ameublissement efficace du lit et à la stratification des minéraux en fonction de la gravité spécifique, et limite les indices de triage.

• Percée technique de l'onde en dents de scie : cet équipement est conçu en fonction de la loi théorique de stratification du lit de jigging et produit une courbe de pulsation en dents de scie, ce qui permet de réaliser.. :

  • Débit d'eau ascendant rapide, courte durée : impact rapide, détachement rapide de la couche du lit.

  • Débit d'eau descendant lent et temps long : créer des conditions de stratification suffisantes, atténuer l'effet d'inhalation et permettre aux particules minérales lourdes de se déposer complètement.

• Avantages : ce modèle de pulsation asymétrique améliore considérablement l'effet de tri, augmentant le taux de récupération de Sn de 3,01 % et W de 5,5 % par rapport à la jigger à ondes sinusoïdales, tout en réduisant la consommation d'eau de 30 % à 40 %.

Avantages et caractéristiques du produit

1. Efficacité de tri élevée : la courbe de pulsation en dents de scie optimise l'ameublissement et la stratification du lit, ce qui permet d'obtenir un taux d'enrichissement et un taux de récupération plus élevés.

2. Capacité de traitement élevée : l'équipement dispose d'une grande capacité de traitement et d'une large gamme de tailles d' alimentation (jusqu'à 30 mm).

3. Économies d'énergie importantes et protection de l'environnement : la quantité d'eau remplie sous le crible est inférieure de 30 à 40 % à celle des équipements traditionnels, avec une faible consommation d'énergie et un encombrement réduit.

4. Fonctionnement et réglage flexibles : la course peut être facilement réglée, grâce à un moteur électromagnétique de régulation de la vitesse, ce qui permet un réglage progressif de la course pour s'adapter aux différentes propriétés du minerai.

5. Maintenance simple et fiable : structure raisonnable, fonctionnement stable, installation, fonctionnement et maintenance faciles.

6. Large éventail d'applications : convient pour l'or alluvial, l'étain, le tungstène, le plomb, le zinc, le fer, le manganèse, la barytine, le charbon et d'autres minéraux.

Domaines d'application typiques

• Minerais métalliques : minerais d'étain, de tungstène, de plomb et de zinc, minerais d'or alluvionnaire, de fer, de manganèse, etc.

• Minerais non métalliques : barytine, fluorine, charbon, etc.

• Métaux rares : ilménite, diamant, etc.

• Récupération environnementale : récupération de composants précieux dans les scories et les résidus.

Paramètres techniques

Note : Les données ci-dessus sont les paramètres de certains modèles, et la course et les temps de course sont réglables. Un programme technique plus détaillé peut être fourni en fonction des besoins du client.
