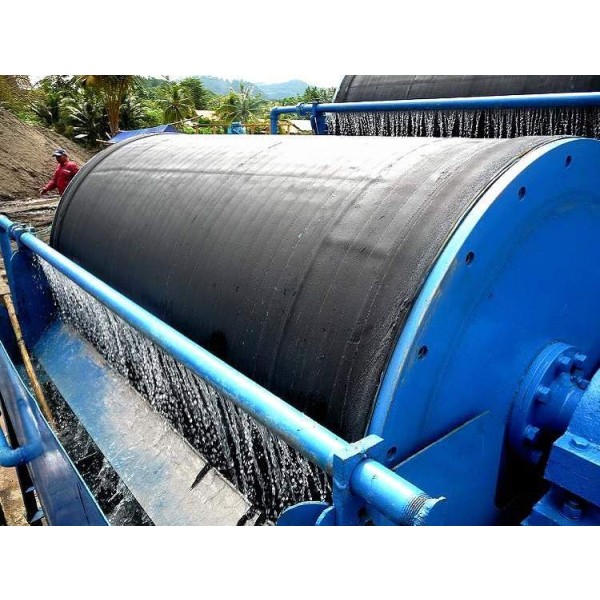

Séparateur magnétique humide

Présentation du produit

Le séparateur magnétique humide à aimant permanent de la série CTS(N.B) est un équipement à haut rendement conçu pour trier les minéraux fortement magnétiques à grains fins. Cette série d'équipements adopte un matériau magnétique permanent à base de néodyme-fer-bore (NdFeB) de haute performance pour construire le système magnétique, qui présente les caractéristiques suivantes : champ magnétique élevé, champ magnétique stable, excellente efficacité de tri et forte capacité d'adaptation. Il est largement utilisé pour la sélection et la purification des minéraux magnétiques tels que le minerai de fer, le minerai de manganèse, etc., ainsi que pour la déferrisation et la purification des minéraux non métalliques tels que le sable de quartz, le feldspath, le kaolin, etc.

Principe de fonctionnement

Après l'entrée de la boue dans le réservoir de tri, les particules minérales magnétiques sont adsorbées sur la surface du tambour de séparation magnétique rotatif sous l'action d'un champ magnétique puissant et à gradient raisonnable. Lorsque le tambour tourne, les minéraux magnétiques sortent de la zone du champ magnétique et, sous l'action de l'eau de rinçage, ils sont séparés du tambour et deviennent des concentrés. Les minéraux non magnétiques (faiblement magnétiques) ne sont pas affectés par le champ magnétique et sont évacués sous forme de résidus à l'autre extrémité du réservoir avec le flux de boue, réalisant ainsi une séparation efficace des minéraux magnétiques et non magnétiques.

Série de produits et type de réservoir

• Selon la structure du système magnétique :

  • Système magnétique fixe: structure simple, entretien facile, adapté au tri humide des particules fines de minéraux fortement magnétiques.

  • Système magnétique rotatif: avec de nombreux cycles de culbutage magnétique, il peut éliminer efficacement les inclusions de concrétions et de pierres filoniennes, avec une plus grande précision de tri, et convient au tri à sec des minéraux fortement magnétiques à grain fin.

• Selon le type de cuve (détermine les caractéristiques de tri et la taille des particules applicables) :
  | Type de cuve | Taille de grain applicable | Caractéristiques et applications typiques
  | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :---
  | Cuve à contre-courant (CTS) | 6 - 0 mm | Haute capacité, convient aux opérations de dégrossissage et de concentration, faible teneur en résidus. Réservoir à contre-courant (CTN) | 6 - 0 mm
  | Cuve à contre-courant (CTN) | 0,6 - 0 mm | Récupération élevée, convient à la concentration des minéraux fins et à la récupération des matières lourdes. |Bain à contre-courant (CTN)
  | Bain à contre-courant (CTB) | 0,5 - 0 mm | Concentration élevée, convient à la concentration de haute précision de minéraux ultra-fins. | Bain à contre-courant (CTB) | 0,5 - 0 mm

Avantages et caractéristiques techniques

• Système magnétique à haute performance:

  • Adoptant un matériau magnétique permanent NdFeB, l'intensité du champ magnétique de surface peut atteindre 1500-6000 GS.

  • Conception du circuit magnétique optimisée par ordinateur, grande profondeur du champ magnétique, gradient raisonnable, bon effet de tri.

  • Le taux de décroissance des performances magnétiques sur dix ans est inférieur à 3 %, ce qui garantit des performances stables et une longue durée de vie.

• Contrôle intelligent du tri:

  • La vitesse du cylindre est réglable en continu (10-50 tr/min), s'adaptant de manière flexible aux différents minéraux et aux exigences en matière de taille des particules.

  • Le débit et le niveau de la boue peuvent être contrôlés avec précision pour optimiser les conditions de tri.

  • Un système de rinçage automatique en option garantit la stabilité de la qualité du concentré.

• Structure durable:

  • La surface du tambour est recouverte d'acier inoxydable ou de caoutchouc résistant à l'usure, qui résiste à la corrosion et à l'abrasion.

  • Le revêtement de la cuve est en UHMW-PE, résistant à l'usure et antiadhésif.

  • Le système de transmission adopte le degré de protection IP54, s'adaptant à l'environnement humide et difficile, pour un fonctionnement fiable.

Tableau des paramètres techniques

Guide de sélection

Pourquoi choisir la série CTS(N.B) ?

1. Tri à haute efficacité: le puissant système magnétique à base de terres rares et la conception optimisée du réservoir garantissent une récupération élevée et une haute teneur en concentré.

2. Stabilité et durabilité: des matériaux de haute qualité et une conception résistante à l'usure garantissent une longue durée de vie et un faible taux de défaillance dans des conditions de travail difficiles.

3. Flexible et intelligent: vitesse réglable et paramètres contrôlables, options intelligentes pour répondre aux besoins d'une production raffinée.

4. Adaptation professionnelle: trois types de réservoirs et une variété de spécifications peuvent être adaptés à votre solution la plus économique.

5. Facilité d'entretien: la conception modulaire rend l'entretien et l'inspection de routine simples et pratiques, ce qui réduit efficacement les coûts d'exploitation.
