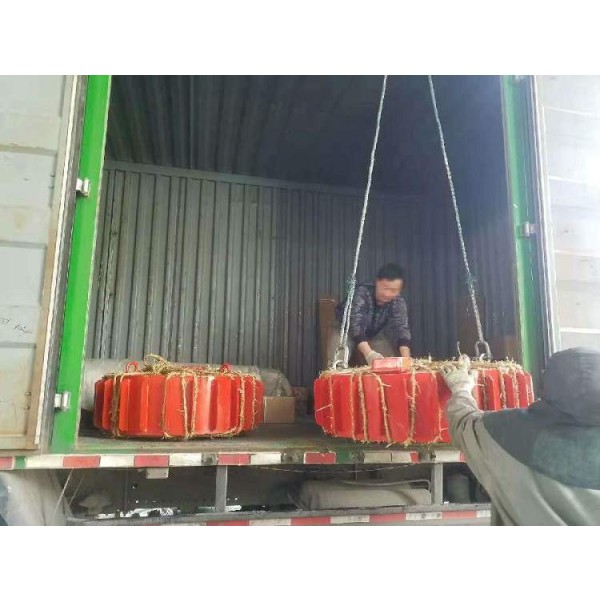

Séparateur électromagnétique

Présentation du produit

Cette série de séparateurs électromagnétiques est conçue pour les ports, les centrales électriques, les mines et d'autres environnements industriels à haute température, à forte poussière, à forte humidité et d'autres environnements industriels difficiles conçus pour des équipements de déferrisation avancés. L'équipement intègre un système de contrôle intelligent, avec de multiplesfonctions deprotection électrique et de surveillance en temps réel, prenant en charge le contrôle centralisé à distance et le fonctionnement local en mode double, afin de résoudre les problèmes liés aux équipements de déferrisation traditionnels dans des conditions de travail complexes, à la fiabilité médiocre et à la maintenance des principaux points faibles, pour le système de convoyage industriel moderne afin de fournir une solution stable, efficace et intelligente pour l'élimination des impuretés de fer.

Principaux avantages

• 🧠 Double commande intelligente: prend en charge la commande manuelle locale et la commande automatique à distance (DCS/PLC) à double mode, connectant de manière transparente la ligne de production intelligente.

• 🛡️ Protection complète: avec une protection électrique multiple telle que la surcharge de l'excitation, la surintensité de la bobine, la défaillance du refroidissement, la perte de phase/de tension, etc. pour assurer la sécurité intrinsèque de l'équipement.

• 📊 État visible: le panneau de commande affiche en temps réel la tension, le courant, l'état et d'autres paramètres clés, ainsi que des invites de codage des défauts, ce qui permet d'effectuer le fonctionnement et la maintenance d'un seul coup d'œil.

• 🏗️ Robuste: conception à haut niveau de protection (IP54 ), adaptation aux environnements difficiles, garantie d'un fonctionnement stable à long terme.

Système de contrôle intelligent

1. conception à double mode de fonctionnement

2. système intelligent de surveillance et d'alarme

• Quadruple affichage des instruments: tension d'alimentation, tension d'excitation, courant d'excitation, état de fonctionnement de l'équipement.

• Triple protection contre les alarmes:

  • Alarme de surcharge d'excitation (action du relais J4)

  • Alarme de défaut du ventilateur de refroidissement (action du relais J9/J10)

  • Alarme de surintensité de la bobine (action du relais GL, seuil réglable)

Mécanismes de protection de sécurité multiples

1. protection du circuit d'excitation principal

• Protection contre les pertes de tension: surveillance du groupe de relais J1/J2/J3, coupure automatique en cas de tension anormale.

• Protection contre les pertes de phase: détection et coupure automatiques de la phase défectueuse pour éviter d'endommager le module de redressement.

• Protection contre les sous-tensions et les surintensités en courant continu: le relais J4 surveille le circuit d'excitation, le relais GL assure une protection réglable contre les surintensités.

2. protection du système de refroidissement

• Arrêt différé: le relais temporisé SJ1 commande le ventilateur pour qu'il continue à fonctionner pendant 5 à 30 minutes (réglables) après l'arrêt afin de refroidir complètement la bobine.

• Verrouillage en cas de défaillance: si l'un des ventilateurs de refroidissement est anormal, le système se verrouille automatiquement et coupe le circuit principal pour éviter la surchauffe de la bobine.

• Protection par relais thermique: le moteur du ventilateur est doté d'un élément de protection intégré contre la surchauffe.

Paramètres électriques typiques

Scénarios d'application typiques

1. Système de convoyage portuaire

   • Protection contre la déferrisation des bandes transporteuses de charbon et de minerai.

   • Liaison avec des détecteurs de métaux pour réaliser un démarrage et un arrêt intelligents.

   • Commande centralisée à distance de plusieurs dispositifs pour améliorer l'efficacité de la gestion.

2. Système de transport du charbon dans les centrales électriques

   • Fonctionnement stable dans un environnement très poussiéreux, éliminant les ruptures de câble et les accidents de déchirement de la bande causés par les pièces en fer.

   • Connexion transparente avec le système DCS de la centrale électrique, le signal de défaut est automatiquement téléchargé vers le système de contrôle central.

3. Système de concassage minier

   • Des conceptions antidéflagrantes et résistantes à l'usure sont disponibles en option, afin de s'adapter aux chocs violents et à l'environnement humide dans le processus de concassage frontal.

   • Protège le concasseur en aval, le broyeur et d'autres équipements clés.

Guide d'utilisation et d'entretien

• Inspection quotidienne (mensuelle)

  • Nettoyez le filtre de dissipation thermique de l'armoire de commande.

  • Vérifier l'état de chaque contact de relais pour s'assurer qu'il n'y a pas de traces de brûlure.

  • Enregistrez les relevés des compteurs et comparez-les aux valeurs initiales.

• Entretien périodique (trimestriel/annuel)

  • Tester trimestriellement la résistance d'isolation bobine/masse.

  • Lubrifier ou remplacer les roulements du ventilateur de refroidissement tous les ans.

  • Étalonner la valeur d'action du relais de protection (GL, SJ1, etc.) tous les deux ans.

• Dépannage

  • Localiser rapidement le problème en fonction du code de défaut indiqué par la LED du panneau de contrôle.

  • Conception modulaire, les relais de rechange et les modules de redressement peuvent être remplacés rapidement à chaud, ce qui réduit considérablement les temps d'arrêt.
